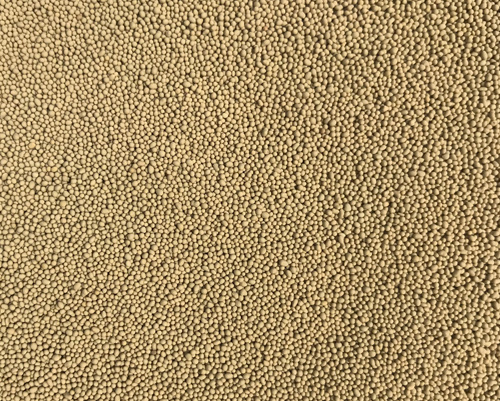

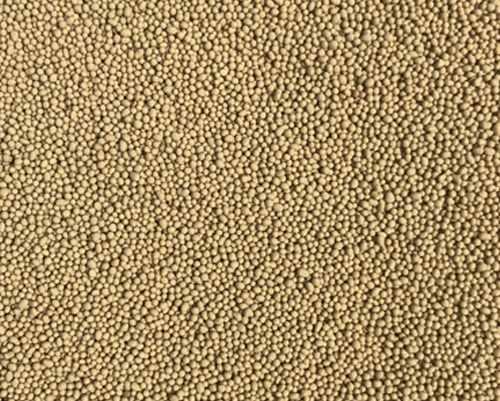

石油陶粒按抗破碎強度分為；52MPa、69MPa、86MPa三大系列。
▼按體積密度分為；低密度、中密度、高密度。
▼按規(guī)格分為；12-20目、16-20目、16-30目 、20-40目、30-50目等
▼陶粒支撐劑暨濾料；陶粒濾料、防砂支撐劑、石油化工陶瓷填料、陶料濾料、瓷砂濾料、壓裂防返吐支撐劑、覆膜支撐劑、石英砂支撐劑、超低密度鍍膜支撐劑、軟粘結(jié)防沙支撐劑、減磨型、阻水型、防沙型、高透型支撐劑。
▼生產(chǎn)設(shè)備：陶粒砂設(shè)備、陶粒支撐劑造球機、石油支撐劑制粒鍋、 輸送設(shè)備、配料站、計量設(shè)備、混合攪拌設(shè)備、控制系統(tǒng)及軟件、石油支撐劑設(shè)備；
安億承新材料石油壓裂支撐劑的簡介
一、 使用壓裂開采方式
1、埋藏深
2、致密性強巖層
二、 性能：增強石油裂縫導(dǎo)流能力
1、短期導(dǎo)流（用于評價和選擇）
2、長期導(dǎo)流（用于壓裂效果評價）
三、 壓裂支撐劑的類型
1、從類別分類硬脆性陶粒支撐劑韌性支撐劑
2、從材質(zhì)分類
石英砂、 金屬鋁球、 核桃殼、 玻璃珠、塑料球、 鋼球、陶粒、樹脂覆膜砂等，目前使用量為：石英砂占市場份額 50%，樹脂覆膜砂約占市場份額 15%，陶粒以硬度高，成本低正廣泛應(yīng)用。
四、 陶粒支撐劑（燒結(jié)鋁礬土支撐劑、陶粒砂）成份
主材：鋁礬土（含三氧化二鋁需達(dá)到 72%以上，磨粉要求：超細(xì)磨粉 40）
輔料：錳粉，鈦
生產(chǎn)方式：回轉(zhuǎn)窯（成本低 ,主推）隧道窯
生產(chǎn)流程： 原材料采集 ------- 超細(xì)磨粉 （精細(xì)要求程度 400 目）制粒 ----- 烘干（ 230 攝氏度 -300攝氏度） ----- 篩析 ----- 入窯 ---- 出窯
五、性能
強度高、粒徑均勻、圓球度好
雜質(zhì)少 雜質(zhì)構(gòu)成：鐵的氧化物、長石、碳酸鹽（以上測試判定酸溶解度）粘土、無機鹽（以上測試判定濁度）
4 密度低 平均小于 2.09G/CM3 ( 低<1.6/CM3 ；中 <1.75G/CM3 — 1.9G/CM3 ；高<1.9G/cm3 — 2.09g/cm3)
化學(xué)惰性高，貨源充足
六、性能指標(biāo)圓度
球度
體積密度視密度濁度
酸溶解度篩析
抗破碎能力
七、 檢測標(biāo)準(zhǔn)
API RP60 高強度支撐劑檢測方法（美國） ISO13503-2 壓力支撐劑測試評價方法（世界） SY/T5108 — 2006 （行業(yè)標(biāo)準(zhǔn)，高于國際標(biāo)準(zhǔn)）
Q/SY5018 — 2007 （企業(yè)標(biāo)準(zhǔn)，高于行業(yè)標(biāo)準(zhǔn)）
壓力測質(zhì)
中制 美制
52MPA 7500MPI
69MPA 10000PSI
86MPA 125000PSI
