安億承新材料整流格柵板的介紹應用

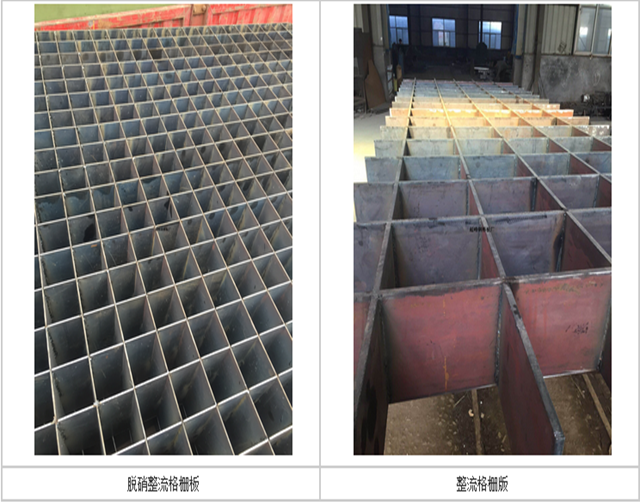

【名稱】整流格柵板

    一、整流格柵板介紹：

    整流格柵板是格柵板分類中比較特殊的一個種類。屬于重型格柵板的范疇。整流格柵板一般應用于鍋爐的脫硝脫硫設備，對于煙氣的安全排放起到舉足輕重的作用。整流格柵是選擇性催化還原法SCR脫硝系統中重要的功能部件。其作用一時通過煙氣在格柵內的碰撞、整合作用，將進入格柵前水平方向流動的煙氣調整為豎直向下流動；另外一個作用是將進入格柵前較差的煙氣速度分布整合的相對均勻。這兩個作用對于SCR煙氣脫硝系統具有重要的意義。煙氣在催化劑前控制在一定范圍內的入射角能夠避免催化劑表面被過度沖刷，使催化劑壽命得到保障，而速度分布均勻的煙氣是催化劑被充分吸收的前提。所以說煙氣整流格柵的設計是脫硝整流系統中非常重要的一個部分。

    二、整流格柵板的表面處理方式：

    整流格柵板一般表面不進行任何方式的處理，在鍋爐反應器中長期的受高溫氣體的侵蝕，任何表面處理都不能長久的存在，所以在制作的過程中只要表面焊點牢固無焊渣即可。

    三、整流格柵板的材質：

    整流格柵板通常采用Q345材質的碳鋼原材料來制作生產，Q345是碳合金鋼。采用Q345材質鋼材焊接而不用Q235的原因如下：

  1、Q235的屈服強度下限為235MPa,Q345的屈服強度下限為345MPa（Q的意義為漢字的"屈"字，后面的數值代表屈服強度下限）

  2、二者合金含量不同：Q235為普通碳鋼，Q345為低合金鋼，Q235是碳素結構鋼，與舊標準GB700-79牌號對照A3、C3 Q345是低合金結構鋼，與舊標準1591-88牌號對照12MnV、16Mn 16MnRE、18Nb、14MnNb 至于性能和應用，太多了， Q235--金屬結構件，心部強度要求不高的滲碳或氰化零件，拉桿、連桿、吊鉤、車鉤、螺栓螺母、套筒、軸及焊接件 Q345--綜合力學性能良好，低溫性能亦可，塑性和焊接性良好，用做中低壓容器、油罐、車輛、起重機、礦山機械、電站、橋梁等承受動荷的結構、機械零件、建筑結構、一般金屬結構件，熱軋或正火狀態使用，可用于-40℃以上寒冷地區的各種結構（摘自《機械設計手冊》）。 根據你設計的結構具體情況來定. 如結構是強度控制,可考慮采用Q345 如結構是剛度控制,可考慮采用Q235 價格Q345稍貴點,但因其高強度,可節省材料. 具體選用可從以上幾點綜合比較。

  四、整流格柵板的生產制作：

    整流格柵板制作一般依照以下幾個步驟：1、原材料采購；2、扁鋼定尺；3、扁鋼開孔；4、對插焊接。整流格柵板的焊接要求在對插點的四個面都進行滿焊，焊接的過程中要進行探傷，保證焊接融合的牢固性。由于整流格柵板的重量比較大，搬運、裝車時都需要大型吊裝設備，一般龍門吊比較合適，這也是考驗制造廠家綜合實力的一個參照點。

    我廠在長期的制作過程結合鍋爐的實際應用，通過CFD模擬實驗，整理了一套整流格柵對鍋爐于脫銷效果的具體應用經驗：

    1、整流格柵的艱巨越大，其下游煙氣入射角度越大，煙氣速度分布均勻性越差，能滿足指標要求的反應器內截面積高度越低，可接受的首層催化劑的安裝位置越靠下。整流格柵間距小于120mm為可接受的設計參數范圍。

    2、將靠近煙氣側的整流格柵設計為傾斜結構可緩解反應器中靠近氣側的流速偏低現象。提高煙氣流速均勻性。并且整流格柵間距越小，次改進方式的效果越顯著。
