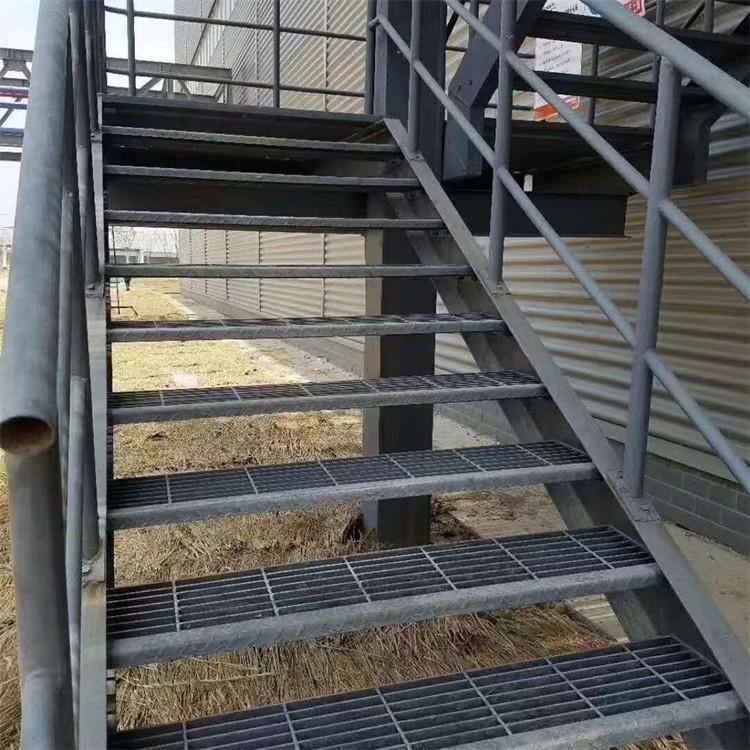

鋼格柵踏步板

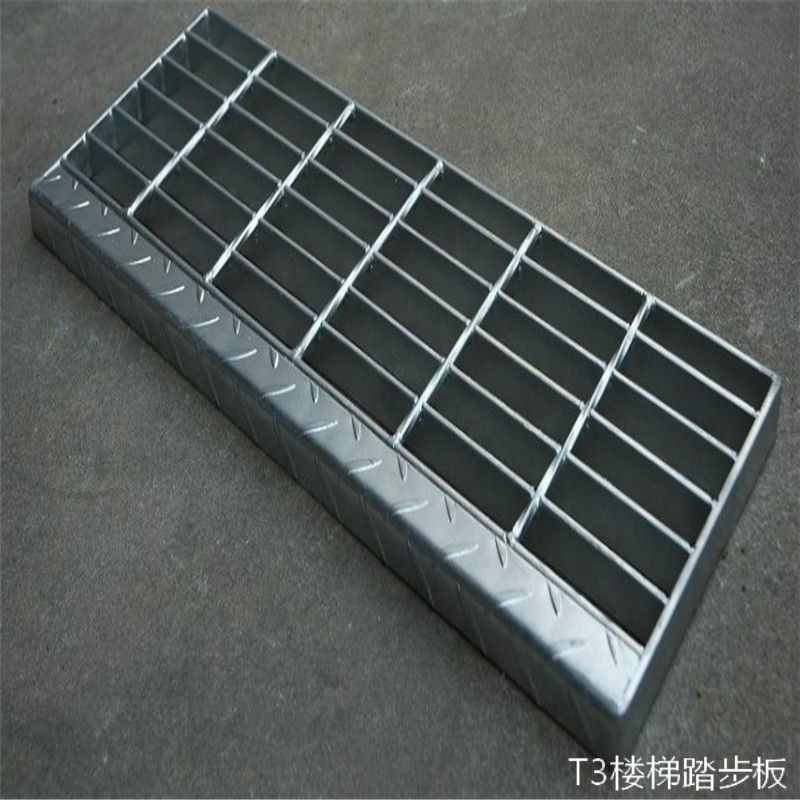

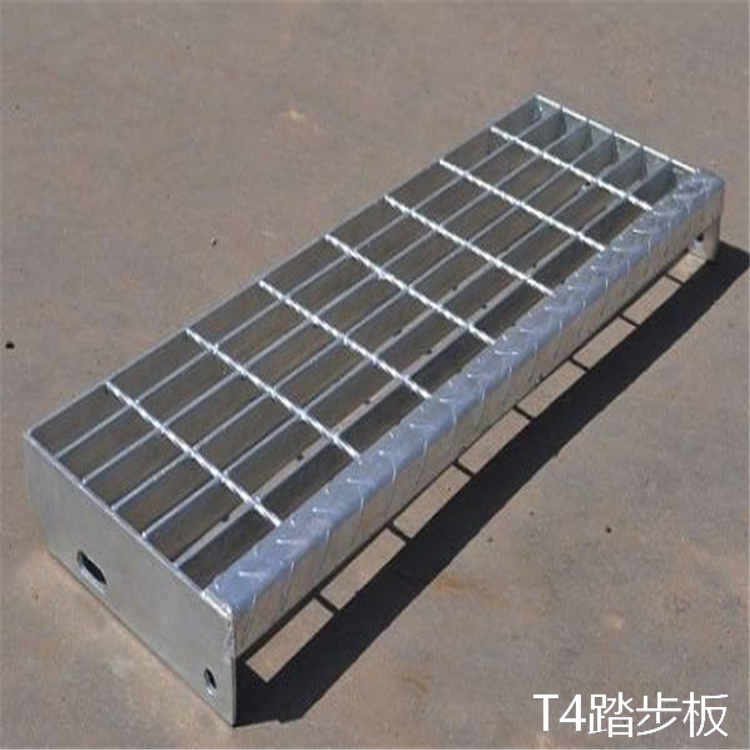

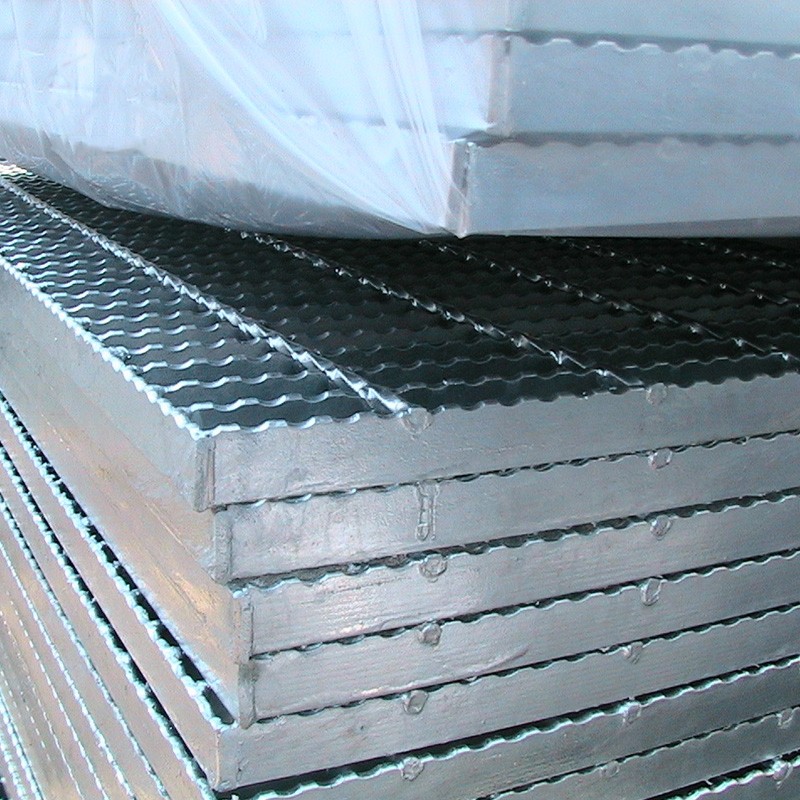

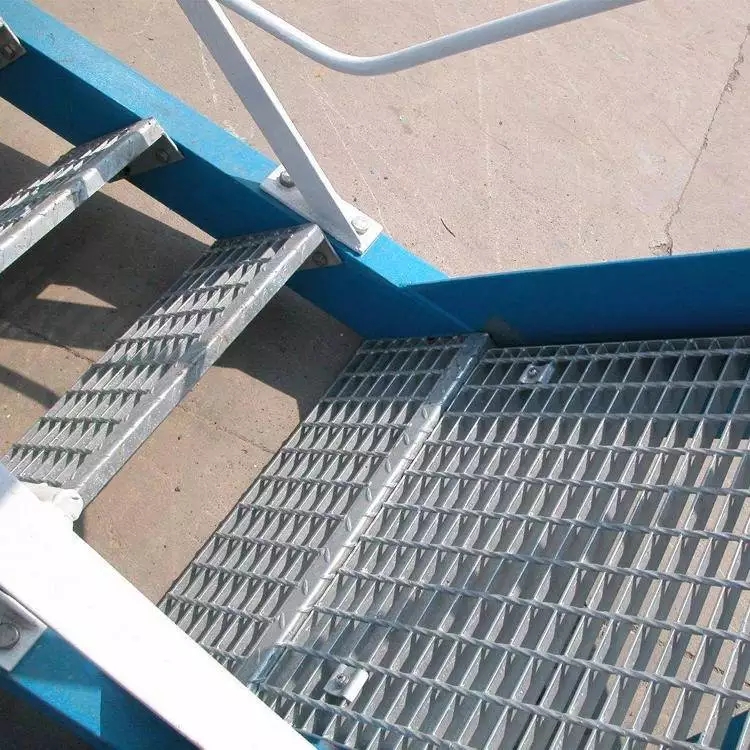

格柵踏步板根據安裝要求和是否加防滑條加側板打孔或加裝花紋板

結構型式和尺寸
?常用樓梯寬度為700mm．800mm，900mm； 最小寬度為600mm，最大寬度不宜大于1200mm。
?對于單人通過的樓梯，其兩斜梁或護欄之間的寬度應不小于600mm。
?當樓梯頻繁地承受幾個人同時交叉通過或用作人員的撤離路線時，梯寬應增加到l200mm。

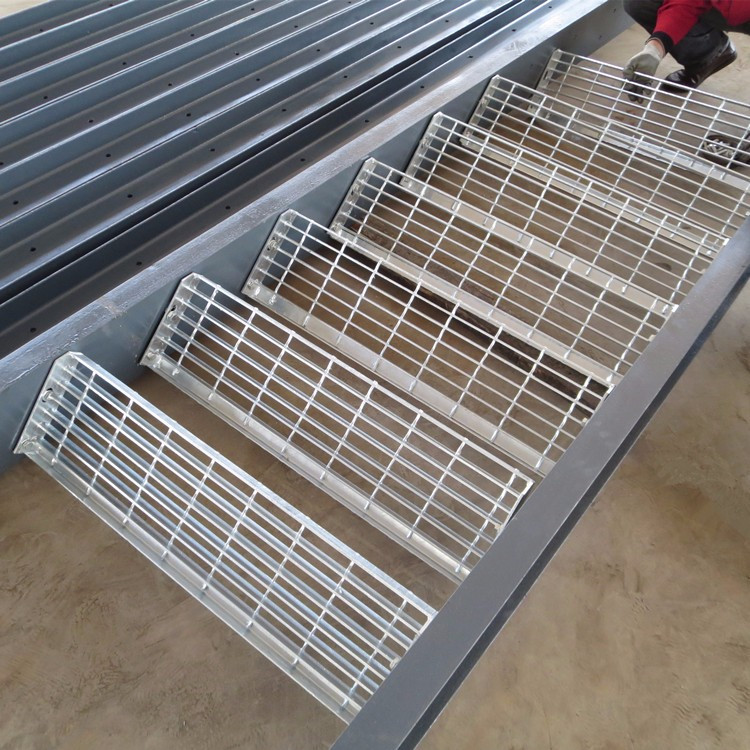

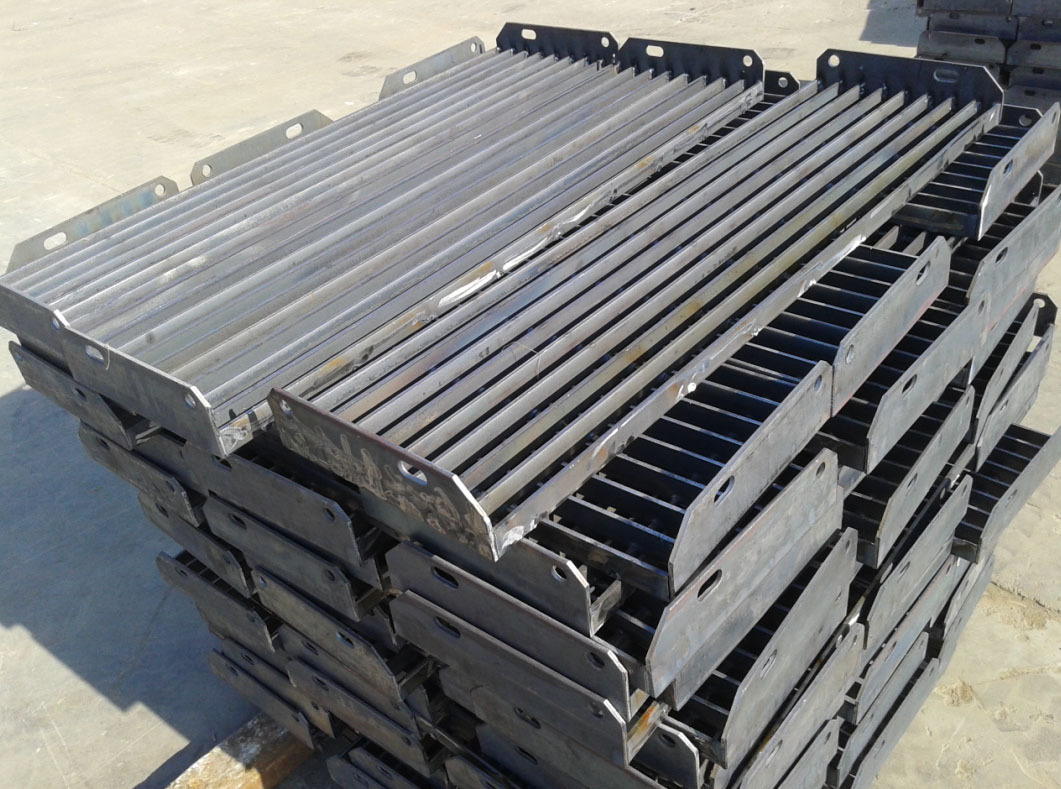

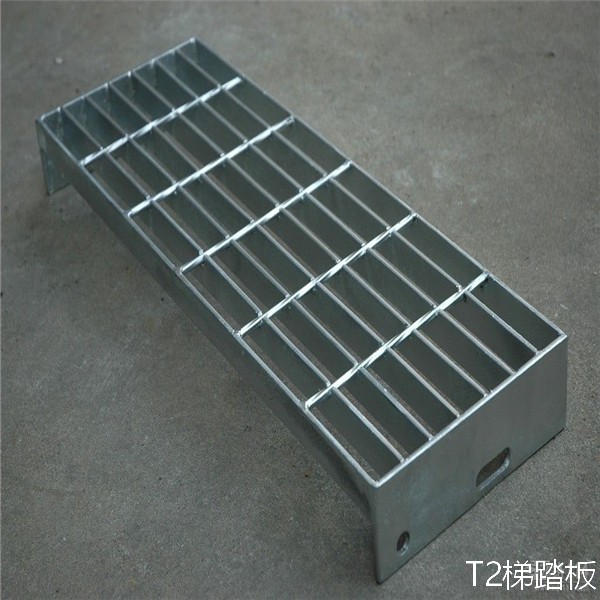

?相鄰的上下兩塊樓梯踏步板的垂直投影的搭接部分應不小于10mm。踏步板與梯梁的連接采用焊接或螺栓固定，見圖1。采用螺栓固定時，螺栓規格不得小于M10。踏步板采用螺栓連接的端邊板尺寸t安裝孔A尺寸見圖A.2及表A.1。
?注：安裝孔也可選用 25×14 的長圓孔．以便于安裝。
?
踏步板的端邊板應與每根承載扁鋼單面滿焊，焊縫為不小于3mm的貼角焊；如有前護板，必須貫穿整個踏步板，前護板寬度應不小于25mm。
